Wytrzymałość mechaniczna ścian z pustaków Porotherm

Wytrzymałość mechaniczna ścian z pustaków Porotherm

W poniższym artykule znajdują się następujące informacje:

Podstawowe zagadnienia z zakresu bezpieczeństwa konstrukcji

Projektowanie wytrzymałości murów należy wykonywać zgodnie z PN-EN 1996-1-1:2010 Eurokod 6 „Projektowanie konstrukcji murowych Cześć 1-1: Reguły ogólne dla zbrojonych i niezbrojonych konstrukcji murowych”.

Na co należy zwrócić uwagę projektując wytrzymałość na ściskanie muru:

  1. Znormalizowaną wytrzymałość elementu murowego na ściskanie fb
  2. Grupę elementów murowych
  3. Kategorię wyrobu
  4. Wytrzymałość zaprawy w przypadku zapraw zwykłych i lekkich

Znormalizowana wytrzymałość elementu murowego na ściskanie fb jest określana przez producenta przez podanie klasy wyrobu. Dla przykładu: klasa 10 oznacza, że znormalizowana wytrzymałość na ściskanie jest nie mniejsza niż 10 N/mm2. Producent zadeklarować musi również przynależność do kategorii I lub II.

Element kategorii I to taki, który ma wytrzymałość na ściskanie deklarowaną z prawdopodobieństwem, że wystąpienie wytrzymałości mniejszej jest nie większe niż 5%. W pozostałych przypadkach element murowy należy do kategorii II.

Grupę elementów murowych określa się na podstawie:

  • Objętości wszystkich otworów (udział procentowy w objętości brutto)
  • Objętości pojedynczego otworu (udział procentowy w objętości brutto)
  • Deklarowanej grubości ścianek wewnętrznych i zewnętrznych
  • Deklarowanej grubości zastępczej ścianek wewnętrznych i zewnętrznych (% szerokości brutto)

Na podstawie grupy elementów murowych można określić współczynnik K umożliwiający obliczenie wytrzymałości charakterystycznej muru na ściskanie (tab. 1)

Tabela 1. Wartości K stosowane dla zapraw zwykłych, do cienkich spoin i zapraw lekkich

Element murowy
Materiał
Ceramika


Grupa

1

2

3

4

Rodzaj zaprawy murarskiej

Zaprawa zwykła

0,45

0,40

0,30

0,30



Zaprawa do cienkich spoin

0,60

0,50

0,45

0,35



Zaprawa lekka

0,30

0,25

0,20

0,20

Wytrzymałość charakterystyczną na ściskanie ścian z pustaków ceramicznych  oblicza się ze wzorów:

  • dla murów wykonanych na zaprawie zwykłej lub lekkiej:

fk=Kfb0.70 * fm0,30

  • dla murów wykonanych na zaprawie do cienkich spoin (dla grupy 2 i 3):

fk=Kfb0,7

Wytrzymałość obliczeniową muru na ściskanie fd potrzebną do sprawdzenia stanu granicznego nośności oblicza się ze wzoru:

fd=fkm

Gdzie: γm zależy od kategorii elementu murowego, rodzaju zaprawy oraz klasy robót budowlanych

Uwaga! Dla klasy A wykonania robót i elementów murowych kategorii I, częściowy współczynnik bezpieczeństwa jest o 23% mniejszy niż dla elementów murowych kategorii II co w praktyce oznacza, że mur z elementów kategorii II ma mniejszą wytrzymałości o 23%.

Wieneberger Korzyści Murowane

Wienerberger Korzyści Murowane

Załóż konto na www.korzyscimurowane.pl i uzyskaj rabaty!

Parametry mechaniczne ścian z pustaków Porotherm

Pustaki ceramiczne Porotherm należą do 2 grupy elementów murowych oraz kategorii I. Wyjątek stanowią pustaki z grupy wyrobów Porotherm E3 i Porotherm EKO+ które należą do 3 grupy elementów murowych oraz kategorii I.

Tabela. Wytrzymałość charakterystyczna na ściskanie fk ścian wykonanych z pustaków Porotherm

Klasa pustaków
10
15
20
7,5
10
15
7,5

Zaprawa zwykła

Klasa M5



3,2

4,3

5,3



-

-

3,2



-

Zaprawa zwykła

Klasa M10



4,0

5,3

6,5



-

-

4,0



-

Zaprawa do cienkich spoin



Elementy murowe grupy 2

2,5

3,3

-

Elementy murowe grupy 3

1,8

-

-

Wytrzymałość na ściskanie ścian z pustaków Porotherm T Profi/Dryfix

2,7

Zaprawa termoizolacyjna

Klasa M5



2,0

-

-



1,3

1,6

-



-

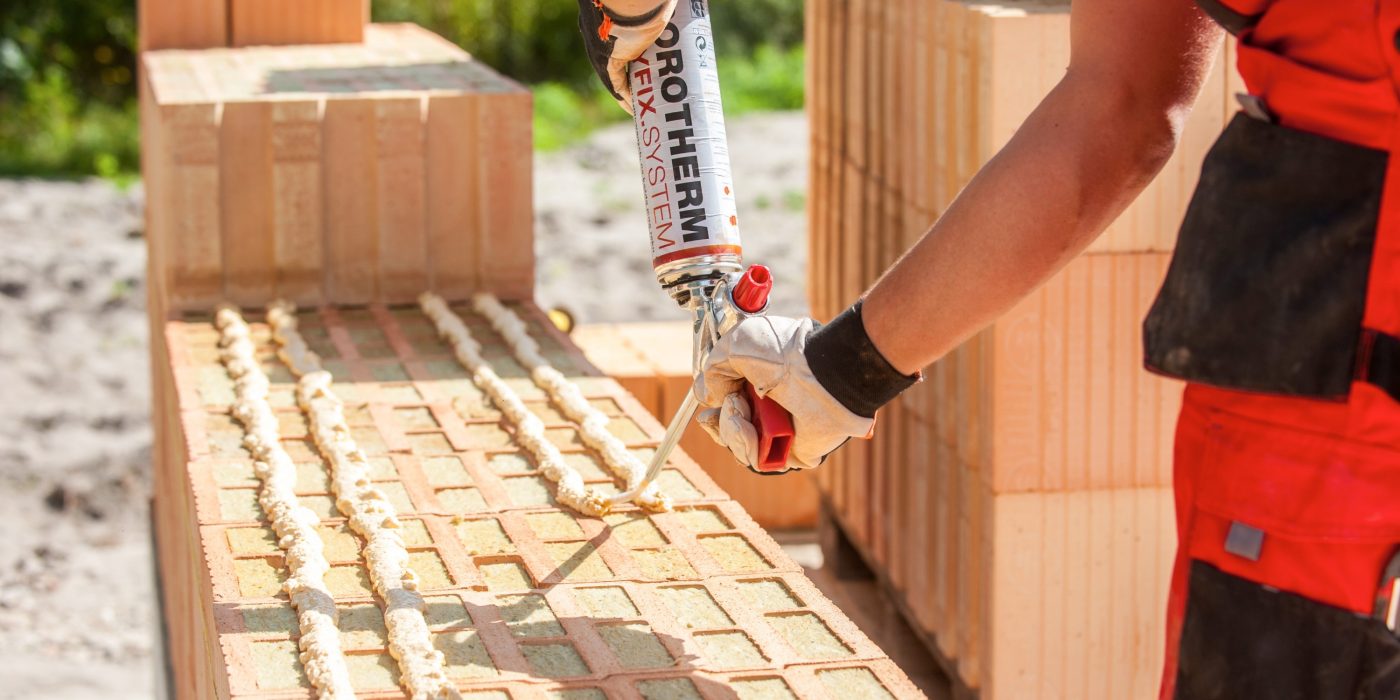

Zaprawa Porotherm Dryfix




2,5

3,3

-



1,6

-

-



2,0

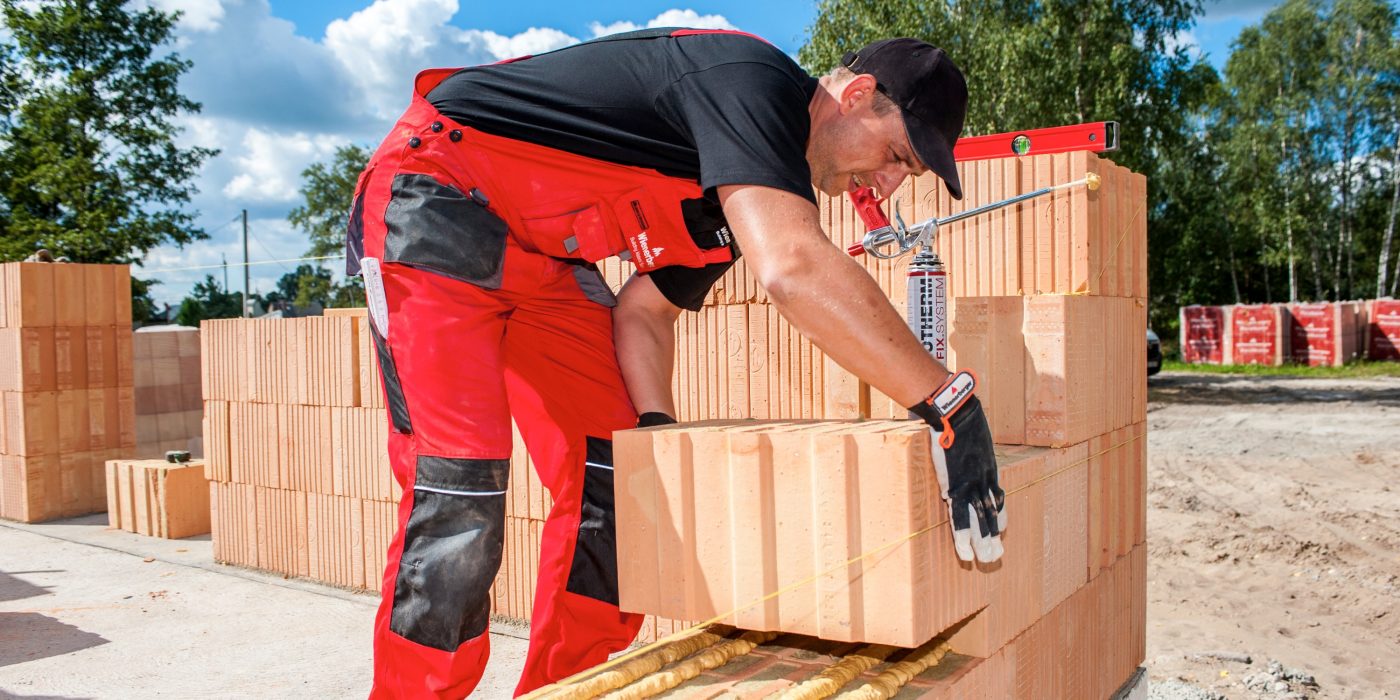

Projektowanie i obliczenia statyczne konstrukcji murowych w systemie Porotherm Dryfix należy wykonywać zgodnie z zaleceniami podanymi w normach PN-B-03002 lub PN-EN 1996-1-1 z uwzględnieniem parametrów wytrzymałościowych podanych w Aprobacie Technicznej ITB AT-15-8223/2016. Szczegółowe wytyczne wraz z przykładem obliczeniowym podano w opracowaniu „Wytyczne do projektowania konstrukcji murowych w systemie Porotherm Dryfix”.

Dowiedz się więcej

Te artykuły mogą Cię zainteresować

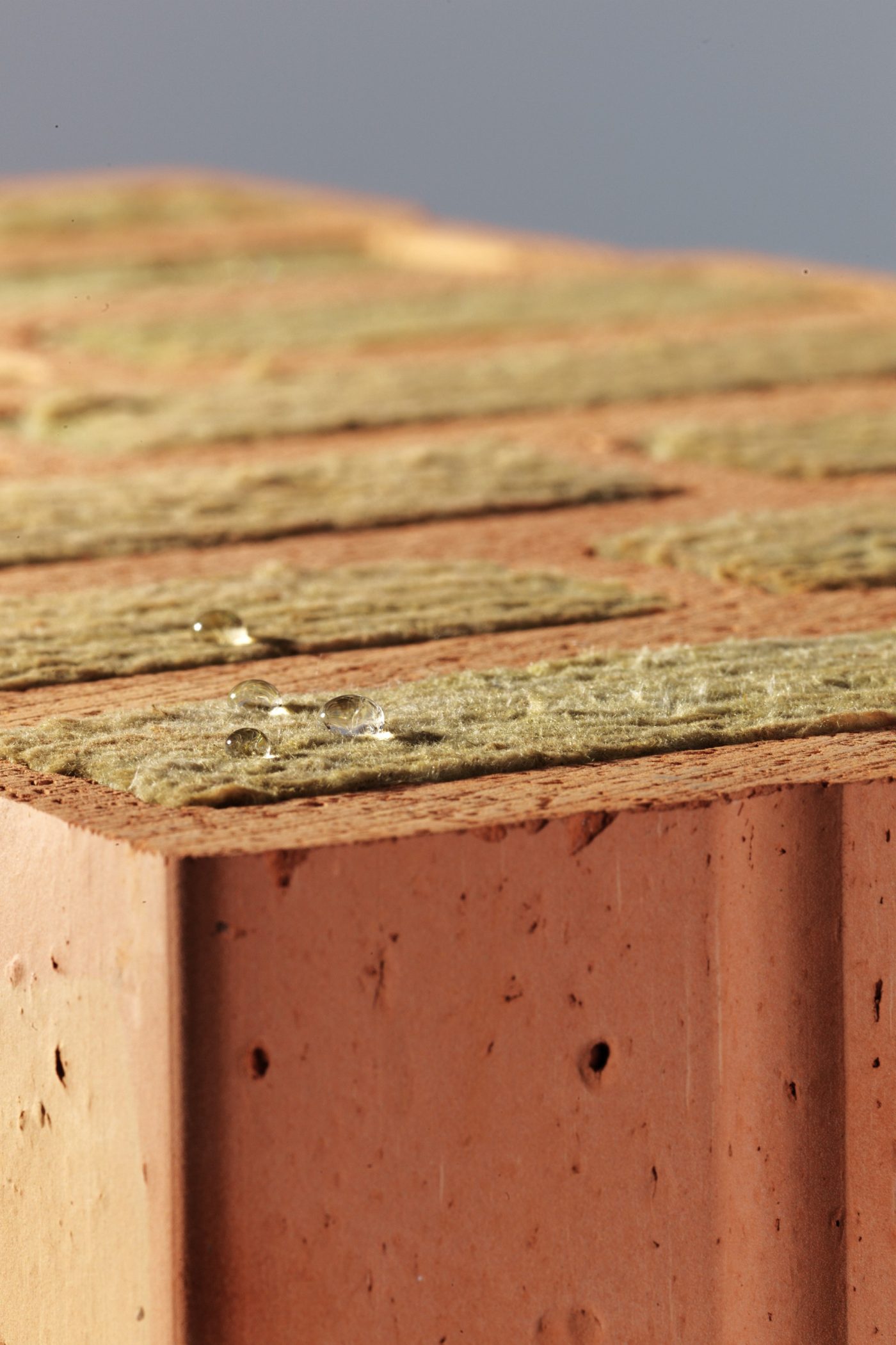

Block Porotherm T Profi with drop of water on insulation
